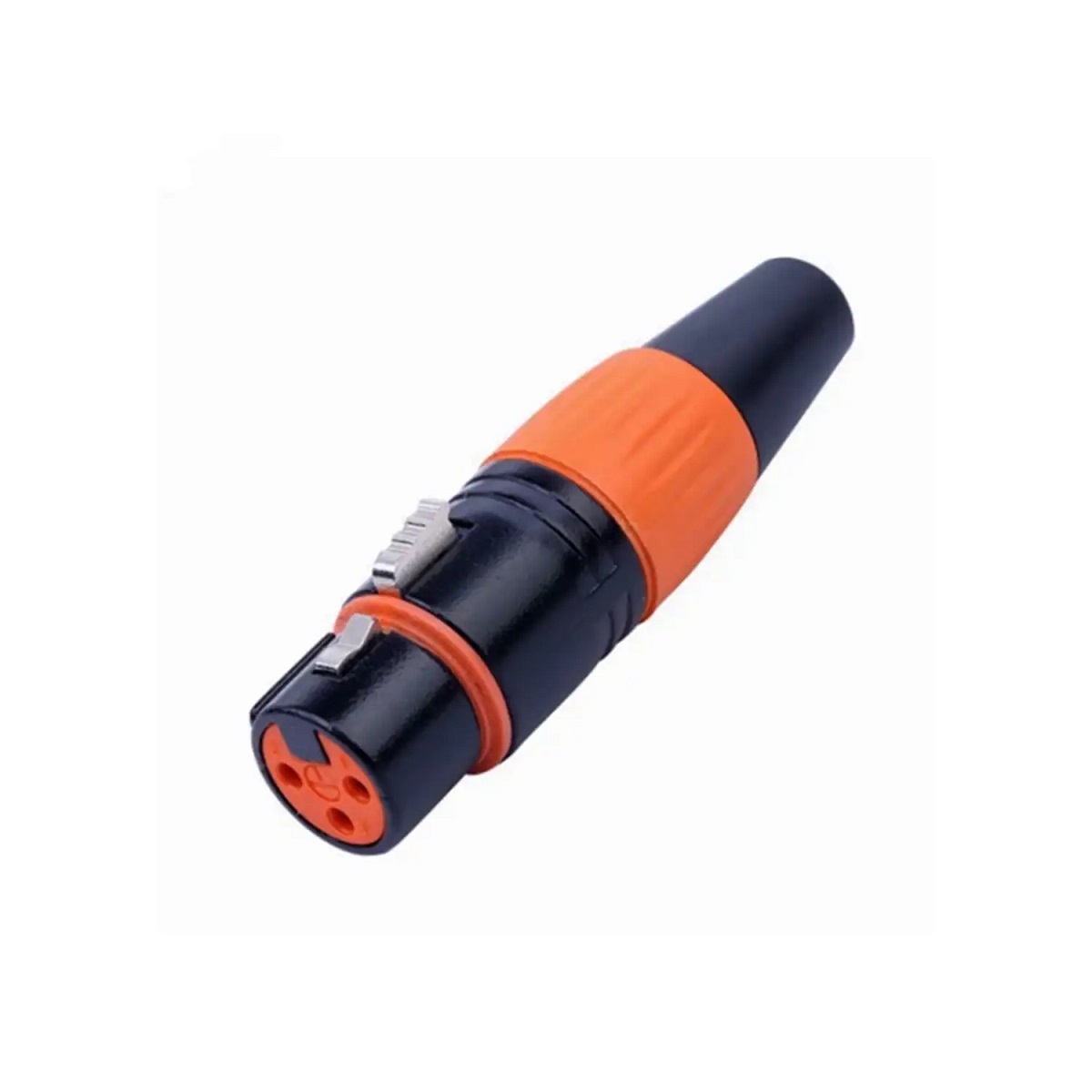

فیش ، کانکتور کنون یا XLR مادگی M.PRO CONNECTOR XLR N30

توضیحات

فیش ، کانکتور کنون یا XLR مادگی M.PRO CONNECTOR XLR N30

فیش کنون (XLR Connector)

فیش کنون یا XLR مناسب جهت اتصال میکروفن به میز صدا یا ارتباط  دو اسپیکر اکتیو و یا استفاده در اتاق استودیو می باشد. همان طور که از نام و ظاهر این کانکتور مشهود می باشد دارای سه پین ارتباطی با نام xlr می باشد که با اعداد ۱/۲/۳ علامت گذاری شده است.

روش لحیم کردن فیش کنون یا XLR

برای اتصال سیم میکروفن به فیش کنونt شیلد کابل را به شماره ۱ متصل می کنیم، سیم سفید را به شماره ۳ و سیم قرمز را به شماره ۲ متصل می کنیم. برای یک لحیم کاری بی عیب و موثر در ابتدا روکش کابل را جدا می کنیم و رشته های سیم را به دور هم می پیچیم سپس به صورت جداگانه آنها را لحیم می کنیم. این کار را برای سطح کانکتور هم انجام می دهیم. اگر شما از سیم لحیم ۶۳ درصد استفاده می کنید نیاز به استفاده از روغن لحیم نمی باشد زیرا این کانکتور بستر بسیار خوبی برای دریافت قلع می باشد. سیمی که قبلا جداگانه قلع اندود شده است را بر روی پایه کانکتور می گذاریم و با نوک هویه این دو سطح را به آرامی به هم متصل می کنیم.
